MER-SYSTEMベースタイプ（ゆれなーい）

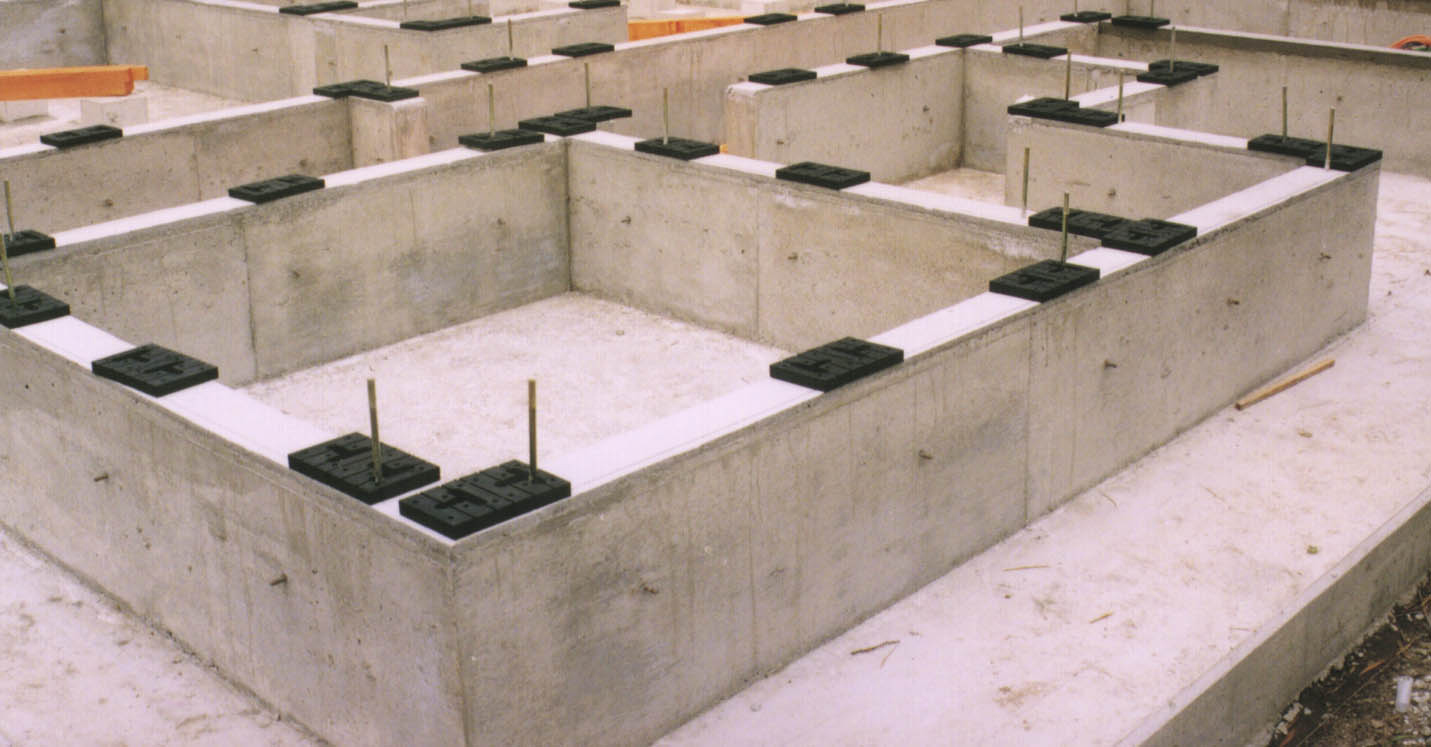

MER-SYSTEMベースタイプは『置くだけ』の簡単施工

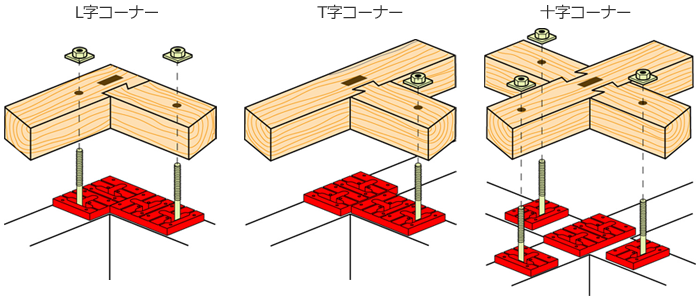

木造軸組工法（在来工法）
柱下部
柱の下など荷重のかかるところには、必ず敷き込んでください。
柱の下など荷重のかかるところには、必ず敷き込んでください。アンカーボルト部分
アンカーボルト部分には必ず敷き込んでください。（半枚使用可）
アンカーボルト部分には必ず敷き込んでください。（半枚使用可）土台継手位置
土台の継手位置には必ず敷き込んでください。（半枚使用可）
※金物工法は除く
土台の継手位置には必ず敷き込んでください。（半枚使用可）※金物工法は除く

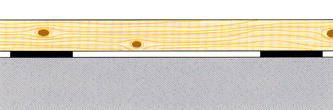

半間ピッチ
設置間隔を半間とし、1mより大きなピッチでのセットはしないでください。

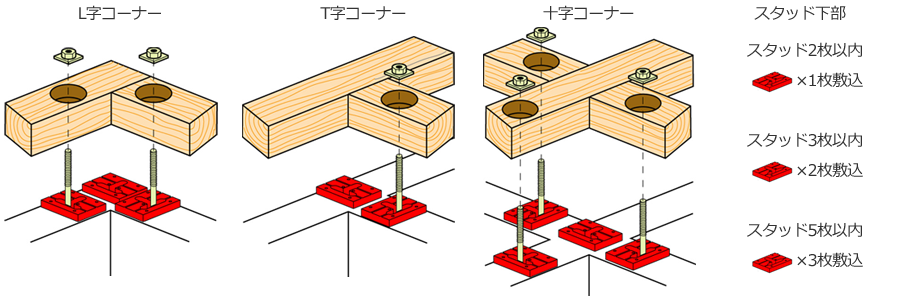

設置間隔を半間とし、1mより大きなピッチでのセットはしないでください。枠組み壁工法（2×4 2×6工法）
過重の集中する場所
アンカーボルト部分
アンカーボルト部分には必ず敷き込んでください。
アンカーボルト部分には必ず敷き込んでください。土台継手位置
土台の継手位置には必ず敷き込んでください。

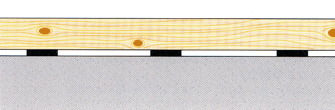

土台の継手位置には必ず敷き込んでください。500mm以内のピッチ
標準設置間隔を500mm以内とし、750mmより大きなピッチでのセットはしないでください。
標準設置間隔を500mm以内とし、750mmより大きなピッチでのセットはしないでください。
束の底面に『ベースタイプ-TUKA』の円形面を合わせて裏の釘穴から釘止めして束石上にセットし、有効換気面積
有効換気面積
={（基礎外周：cm）-（MER-SYSTEMベースタイプ長さ：cm）×（外周のMER-SYSTEMベースタイプ使用枚数）} ×2ｃｍ（MER-SYSTEMベースタイプ高さ）×防鼠材開口率
※防鼠材開口率はご使用の防鼠材メーカー様にお問い合わせください。
部材数算出（目安）
・MER-SYSTEMベースタイプ[ベースタイプ100／ベースタイプ120] = 基礎総延長：m×1.8枚・MER-SYSTEMベースタイプ ハーフサイズ[ベースタイプ100 ハーフ／ベースタイプ120 ハーフ] = 基礎総延長：m×3.5枚

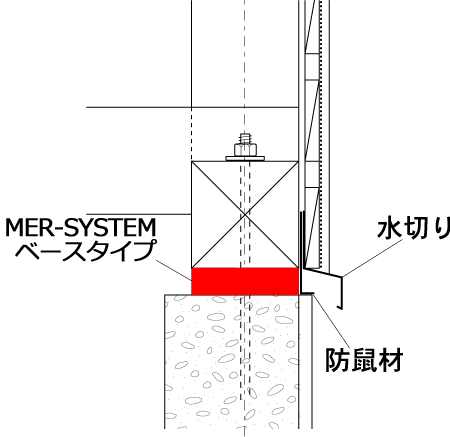

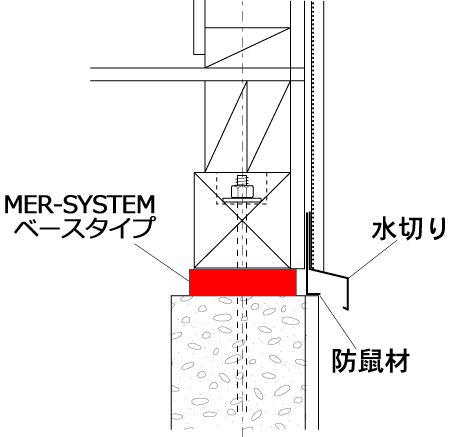

標準納まり図
木造軸組工法
枠組み壁工法
