MER Systemは「在来工法」「２×４工法(枠組壁工法)」をはじめとする、様々な木造工法に設置可能です。
新築や既築住宅、耐震改修時に筋交い等の耐力壁と合わせてご使用下さい。

延べ床面積２０～４０坪（２階建て）の使用本数は、必要となるMERシステムは１０～１２本が標準的です。
取付け位置は平面図、立面図で、設計マニュアルに基づき決定します。

ブラケットにある８個のネジ穴のうち、６穴側を外側になるよう固定するのが標準です。

梁・柱から３８８ｍｍの位置に取付基準線を描きます。
※910モジュールで105⾓角の柱であれば、墨付けを省省略略できる場合がございます

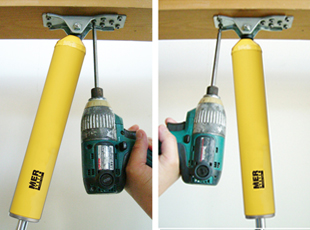

取付し易い角度に傾けてビス止めします

１）梁(桁)への取付が完了後、シャフト側のブラケットを柱(タテ枠)に取付けます。

２）シャフト越しにブラケットを柱(タテ枠)に取付けます

取付幅が狭い場合はブラケットにある６穴側を内側になるよう固定します。

狭小設置

・柱面(タテ枠)から366mmに墨付
※２×４工法 、リフォーム、取付けスペースが狭い場合はこちらの方法で行ってください
※予めシャフト側のブラケットを180度度回転させます

6穴側のブラケットを内側(柱側)へ向けて取付けします

１）梁(桁)への取付が完了後、シャフト側のブラケットを柱(タテ枠)に取付けます。

２）シャフト越しにブラケットを柱(タテ枠)に取付けます
